Les joints toriques sont des composants essentiels pour garantir l’étanchéité dans diverses applications industrielles. Il existe une large gamme de matériaux utilisés pour leur fabrication, chacun ayant ses propres propriétés spécifiques. Ce guide vous aidera à comprendre les particularités de chaque matériau, afin de vous orienter vers le choix le plus adapté à vos besoins.
Qu’est-ce qu’un joint torique ?

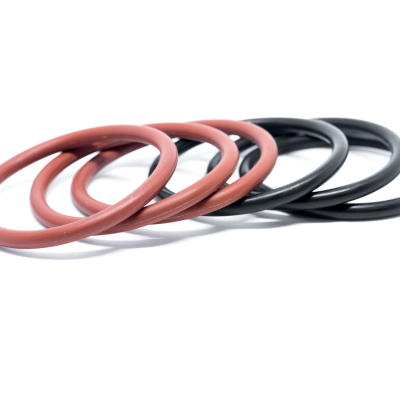

Un joint torique est un dispositif d’étanchéité en forme de « O », généralement fabriqué en élastomère, utilisé pour prévenir les fuites de liquides ou de gaz entre deux composants. Sa conception simple mais efficace le rend populaire dans de nombreuses industries.
Grâce à sa polyvalence, on le retrouve dans des secteurs aussi variés que l’automobile, l’aéronautique, la plomberie et même dans des applications médicales. La diversité des matériaux disponibles permet de répondre à des environnements et des conditions d’utilisation spécifiques.
Caoutchouc nitrile (NBR)
Le caoutchouc nitrile, souvent abrégé en NBR, est un matériau largement utilisé pour les joints toriques grâce à son excellent équilibre entre coût et performance. Idéal pour des applications où il y a contact avec des huiles minérales, ce matériau offre par ailleurs une bonne résistance à l’abrasion.
Cependant, le NBR n’est pas recommandé pour les environnements exposés aux intempéries car il peut se dégrader avec le temps en présence d’ozone ou de rayons UV. Voici quelques caractéristiques clés :
- 💧 Résistance remarquable aux huiles et graisses
- 🔥 Température d’utilisation : -30 °C à +100 °C
- 🛑 Sensible à l’ozone et au vieillissement
Fluocarbone (FKM ou FPM)
Le fluocarbone, parfois désigné sous le nom de Viton, est reconnu pour sa résistance exceptionnelle aux hautes températures et aux produits chimiques agressifs. Il est bien adapté pour les applications exigeant fiabilité sous des conditions difficiles.
En raison de ses caractéristiques premium, les joints toriques en FKM sont souvent choisis pour les systèmes critiques où la sécurité est primordiale. Cependant, ces avantages le rendent plus coûteux que d’autres options :
- 📈 Excellente résistance chimique et thermique
- 🌡️ Température d’utilisation : -20 °C à +200 °C
- 💰 Coût relativement élevé
EPDM (éthylène-propylène-diène)
L’EPDM est particulièrement prisé pour ses performances élevées face aux intempéries et à l’ozone. Souvent employé dans les applications extérieures ou sanitaires, il excelle en matière d’étanchéité sur le long terme.
De plus, ce matériau est compatible avec l’eau potable, ce qui en fait un choix privilégié dans l’industrie alimentaire. Cependant, il présente certaines limites :
- ☀️ Résistance exceptionnelle à l’ozone et aux UV
- 🚿 Utilisé dans des environnements humides et alimentaires
- ❌ Résiste mal aux huiles et aux hydrocarbures
Silicone (VMQ)
Les joints toriques en silicone sont réputés pour leurs propriétés de flexibilité et leur aptitude à fonctionner à des températures extrêmes. De plus, ils offrent une bonne stabilité à l’oxydation, rendant ce matériau idéal pour les usages alimentaires.
Néanmoins, le silicone peut être vulnérable à l’abrasion et ne convient pas toujours aux environnements agressivement chimiques :
- ❄️ Plage de température étendue : -60 °C à +230 °C
- 🥗 Matériau de qualité alimentaire
- 🔴 Usure accrue en présence d’hydrocarbures
Viton (FKM ou FPM)
Semblable aux autres composés fluorocarbonés, le Viton offre une performance supérieure contre un large éventail d’agents chimiques. Sa durabilité en milieux hostiles en fait un candidat de choix dans les environnements industriels exigeants.
Cela dit, son utilisation n’est pas recommandée pour les applications impliquant des fluides injectables ou du skydrol :
- 🔬 Exceptionnelle résistance aux solvants et acides
- ⚙️ Utilisation élevée dans l’industrie chimique
- 🏺 Moins efficace avec fluides de système hydrauliques typiques
Polyuréthane
Le polyuréthane est utilisé principalement pour ses excellentes propriétés d’élasticité et sa résistance mécanique. Idéal pour des utilisations nécessitant des joints capables de supporter des contraintes mécaniques importantes, il offre une robustesse remarquable.
Toutefois, ce type de matériau présente des limitations en termes de température maximale :
- 👌 Très bonne résistance à l’abrasion
- 🏋️♂️ Adapté aux pressions élevées
- ♨️ Limitations dans des plages de température supérieures à 90 °C
PTFE
Matériau non-élastomère, le PTFE est apprécié pour sa résistance chimique inégalée. Connu sous le nom de Téflon, il fonctionne bien dans des environnements extrêmement corrosifs ou dans ceux thermiquement exigeants.
Cependant, son manque de flexibilité peut limiter son application directe sans ajouts complémentaires :
- 🤝 Compatibilité universelle avec pratiquement tous les agents chimiques
- ➰ Requiert appuis mécaniques pour assurer une bonne garantie d’étanchéité
- ⏳ Durable mais peu flexible
Choisir le bon matériau
La sélection du bon matériau pour un joint torique dépend de plusieurs facteurs : la nature des substances auxquelles le joint sera exposé, la plage de température attendue, ainsi que la pression exercée. Une bonne connaissance de ces exigences garantira une efficacité optimale et une durée de vie prolongée du joint.
| 🎯 Critères | 🟢 Meilleur choix | 📉 Limites |
|---|---|---|
| Température élevée | ✅ Fluocarbone (FKM) | ⚠️ EPDM |
| Contact huiles | ✅ Nitrile (NBR) | ⚠️ Silicone (VMQ) |
| Exposition extérieure | ✅ EPDM | ⚠️ Nitrile (NBR) |
| Compatibilité alimentaire | ✅ Silicone (VMQ) | ⚠️ Polyuréthane |
Pourquoi la qualité du matériau est-elle cruciale ?
Opter pour un matériau adapté évite des coûts de maintenance élevés, améliore la sécurité et empêche des pannes imprévues. D’autre part, un mauvais choix peut entraîner des fuites dangereuses, compromettant potentiellement l’intégrité des équipements. Avec tant de possibilités d’amélioration de la performance opérationnelle, il est essentiel de prioriser cette décision technique stratégique lors de l’élaboration de projet.
Questions fréquentes sur le choix d’un joint torique
Comment déterminer la taille appropriée d’un joint torique ?
Pour trouver la taille adéquate, mesurez le diamètre intérieur et la section du joint souhaité. Cette méthode simple garantit un ajustement optimal et une performance d’étanchéité améliorée.
Quel matériau est recommandé pour des environnements froids ?
Le silicone (VMQ) est souvent préféré pour sa flexibilité dans des températures allant jusqu’à -60 °C. Son adaptabilité fait de lui un choix robuste dans les industries en environnement froid extrême.
Quels paramètres impactent la longévité d’un joint torique ?
Les facteurs tels que l’exposition aux produits chimiques, la température, la pression et le mouvement affectent grandement la durabilité des joints toriques. Ces éléments doivent être soigneusement évalués afin d’assurer une durée de vie maximisée.
Y a-t-il des solutions alternatives pour les applications spéciales ?
Des compositions hybrides ou personnalisées peuvent répondre à des exigences uniques. Par exemple, les mélanges de polymères avancés offrent parfois des solutions efficaces lorsque ni les élastomères ni les plastiques seuls ne suffisent.
